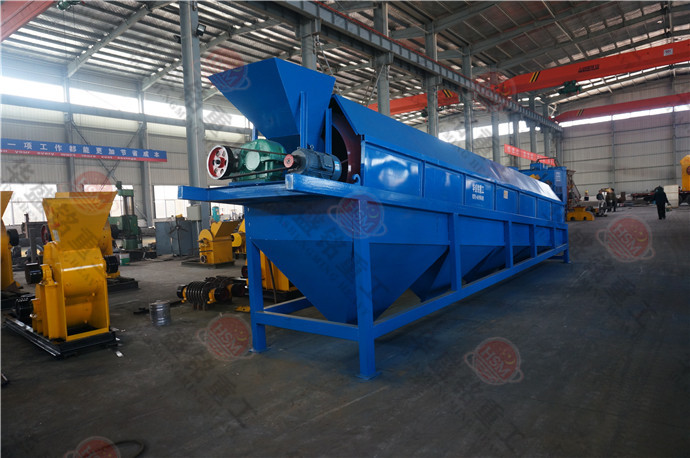

破碎篩分一體機
發布時間:21-02-05 10:12:59
產品介紹:
破碎篩分一體機是篩分機與破碎機的結合體,是鞏義市華盛銘重工機械廠在總結汲取國外連續破碎篩分設備技術的基礎上,在原顎式破碎縮分機基礎上改進完善的,它可以替代破碎后手工篩振動篩,提高檢測準確性、是消除人為誤差的理想設備。為了使機器穩定,提高激振力,同時減少因激振力給機器帶來的破壞,控制噪音,機器設計有減震機構。

適用物料:
1.石料場中用于大小石子分級.以及分離出泥土和石粉.
2.沙石場中用與沙石分離.
3.煤炭行業用于塊煤與煤粉分離及洗煤(洗煤機械的組成部分)
4.化工行業,選礦行業用于大小塊狀物分級及分離粉狀物質
5.適用于大小建筑工地、砂石料場、煤場、焦炭廠、攪拌站、金屬礦粉、冶煉、建筑砂漿等。
工作原理:
破碎篩分一體機是由機殼,設置于機殼上部的篩分布料器和設備于機殼下部的篩破一體機組合而成。篩分布料器部分它包括進料口A、弧形布料裝置、法蘭片式篩軸、過濾篩軸、除鐵器、齒輪傳動裝置、導料板、防堵孔、導料板、篩條更換孔、觀察檢修孔、出料口等組成;而篩分破碎機的進料口B與剛好與篩分布料器的粗料出料相連,篩分破碎機是由主轉子裝置、弧形反擊篩輥組裝置、粒徑調節裝置、傳動裝置、備件更換孔、共用落料管、出料口等成。
性能優勢:
1、可根據用戶需求定做3層,(篩分+破碎+篩分)或(破碎+篩分+縮分)或(篩分+破碎+縮分)滿足各類要求。
2、自動完成流水式破碎、振動篩分兩步驟,保證了制樣精密度,并避免了人工操作誤差。
3、一切活動部件都有防護設施,符合安全生產要求。
4、全密封設計,符合安全生產要求,并設有開啟門,方便日常維護及檢修。
5、只需放于水平地面,便可正常工作,不需要做基礎固定,也可配套流水式作業。
6、為了使機器穩定,提高激振力,同時減少因激振力給機器帶來的破壞,控制噪音,機器設計有減震機構.

使用說明:
1. 務必保證使用前減速機內添加適量齒輪油,否則會燒壞減速機;
2. 破碎篩分一體機需接入380V電壓,嚴禁接入的電壓功率不足,否則會燒壞電機(嚴禁同一根電線接入除篩沙機以外的多個設備造成功率不足)
3. 接通電源以后請確保破碎篩分一體機上下以及前后5米內沒有人、動物以及其它障礙物;
4. 篩沙機開啟以前請再次確認篩沙機上下以及前后5米內不要站人,按下"送沙"按鈕,待運轉平穩以后,再開啟"出口"按鈕,正常運行5分鐘以后沒有問題便可以正常使用。
技術參數:
|
型號
|
筒體轉速
(轉/分)
|
進料粒度
(mm)
|
產量(m3/h)
|
篩孔
(2mm)
|
篩孔
(20mm)
|
|
GTS820
|
32
|
網孔尺寸X2.5
|
7
|
30
|
|
GTS830
|
32
|
網孔尺寸X2.5
|
8
|
50
|
|
GTS1030
|
25
|
網孔尺寸X2.5
|
10
|
60
|
|
GTS1040
|
25
|
網孔尺寸X2.5
|
11
|
80
|
|
GTS1230
|
20
|
網孔尺寸X2.5
|
12
|
100
|
|
GTS1240
|
20
|
網孔尺寸X2.5
|
14
|
120
|
|
GTS1250
|
20
|
網孔尺寸X2.5
|
15
|
140
|
|
GTS1530
|
17
|
網孔尺寸X2.5
|
16
|
120
|
|
GTS1540
|
17
|
網孔尺寸X2.5
|
18
|
150
|
|
GTS1550
|
17
|
網孔尺寸X2.5
|
20
|
180
|
|
GTS1560
|
17
|
網孔尺寸X2.5
|
22
|
200
|
|
以上數據僅供參考,具體因條件而定
|
